手輪機構的使用說明
發布時間：2018/4/8 17:24:09
關鍵詞推薦：手輪機構

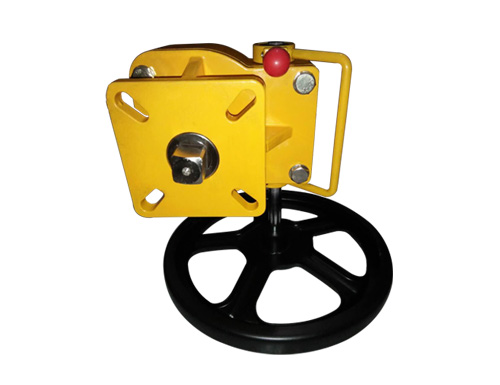

手輪機構的使用說明：
▲ 手輪機構底面與閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣 缸方孔配合。（工作過程：氣動時，氣缸帶動閥軸、蝸輪同轉。手動時，蝸桿與蝸輪齒合，帶動閥軸轉動，氣缸活塞隨動。）
▲ 轉動手柄在合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上。操作手柄轉動到 位時，限位橡膠螺母需旋緊。
▲ 旋出限位橡膠螺母，手柄位于合位置，手動操作，此時不能氣動。轉動手柄至離，蝸輪、蝸 桿脫開，實現氣動。
▲ 旋出限位橡膠螺母，手柄位于離位置，氣動切換手動。旋出限位橡膠螺母，手柄到合位置， 可能會出現頂齒現象，需來回轉動手柄，以確保蝸輪、蝸桿正確齒合。
▲ 氣動與手動不能同時驅動。
